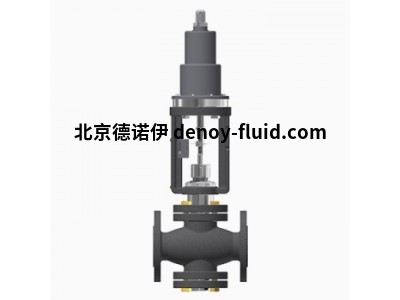

点击图片查看原图Burocco气动开关阀VPOO-2000系列“重型”开/关阀可在宽温度范围内的几乎所有类型的液体和气体服务中提供出色的性能。
开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。
阀体材料
-球墨铸铁GS 400-12 (环氧清漆)
-碳钢ASTMA216Gr WCB (环氧清漆)
- AISI 316 号不锈钢
阔座
-AISI316 不锈钢
连接方式
-法兰，按照、UNII2229(2)
上阀盖
- 标准碳钢
-AISI316
-AISI420
快速打开时阀塞动作为线性
-AISI316. 带PTFE-PTFEICG插芯(软质密封) )
-AISI316 (金属密封)
填料箱
- 标准PTFE 环
- PTFE+ 石墨
阀体材料
-球墨铸铁GS 400-12 (环氧清漆)
备注
(1）根据客户要求，可提供更大规格或者小C V 的阀门。
(2)根据客户要求，可提供其他类型的端连接。
Burocco气动开关阀VPOO-2000系列技术参数
尺寸：（DN）DN 15-150
额定压力：PN16，PN40ANSI 300
连接法兰：UNI / DIN PN16，PN40法兰ANSI 300
密封类型：金属（IV -V级），软质（VI级）
特性：平均百分率（eqp％）
作用：带活塞的气动（最大10 bar）
温度范围：-196 至+ 350°C
Burocco气动开关阀VPOO-2000系列基本配置
1.阀体-球墨铸铁GS 400-12
-ASTM A 216GrWCB
-不锈钢A / SI 316
2.阀塞-不锈钢A / SI 316
3.插芯PTFE
4.阀杆-不锈钢A / SI 316
5.阀体垫片万向节
填料箱PTFE或石墨
7.填料函弹簧-不锈钢A / SI 316
8.阀轭-球墨铸铁GS 400-12
9.气缸密封环-NBR 70sh
10.活塞唇形密封 -NBR 75sh
11.阀杆密封环-NBR 75sh
12.气动执行器弹簧-Oteva 70
13.护盖丙烯酸树脂
14.上阀盖-ASTM A 216 Gr WCB
不锈钢A / SI 316
15.填料箱螺母-不锈钢A / SI 303
16.行程指示盘-不锈钢A / SI 304
17.行程指示片铝
18.铭牌铝
19.阀杆唇形活塞密封 -NBR 75sh
20.活塞尼龙PA66 /防腐蚀
21.伺服控制杆-不锈钢A / SI 316
22.气缸-不锈钢A / SI 304
23.三通-ASTM A 216 Gr WCB
不锈钢A / SI 316
以上就是Burocco气动开关阀VPOO-2000系列主要功能、技术参数和配置介绍
