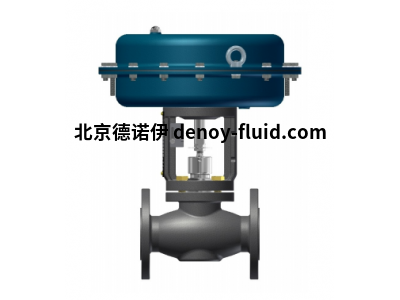

点击图片查看原图国内应用方向：主要是用在染色机进料处，即加注染料用
阀门选型:
控制阀门的正确选型是控制设备实际中的一个重要环节。实际上，如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制。为达到良好的调节性能，应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的最大估计值，发明我呢在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数，具体件“技术规格表
注意：KV指流量系数于公制单位的换算比值，为CV:1.17
布鲁克BUROCCO EURO系列控制阀可控制多种流体：蒸汽、过热水等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。
根据客户要求，可将阀门用于特殊领域
本产品适用于稀质流体 该系列阀门可配套多种阀塞，根据要求自由组合。
基本配置：
1 弹簧
2 阀膜
3膜片
4阀杆导向件
5伺服控制杆
6调节螺母
7上导向件
8填料箱弹簧
9填料箱
10垫片
11上阀盖
12阀杆
13阀座
14丝堵
15阀体
16支架
17填料盒螺母
18铭牌
19位置指示器
20行程指示器
21执行器上封头
22执行器下封头
技术参数：
尺寸: （DN）DN 15 — 100
压力等级: PN16，PN40
连接: 法兰UNI / DIN PN16，PN40
类型密封: 软（VI级）金属的 （Class IV-V）
特征: 百分率（eqp％）
动作 : 气动膜片（最大供应3bar）
温度: 范围为-20至+ 205°C
工作控制方式
-2V-NC常闭（空气打开，直通阀）
-2V-NO常开（空气关闭，直通阀）
尺寸
-DN15-DN50
压力等级
-PN16

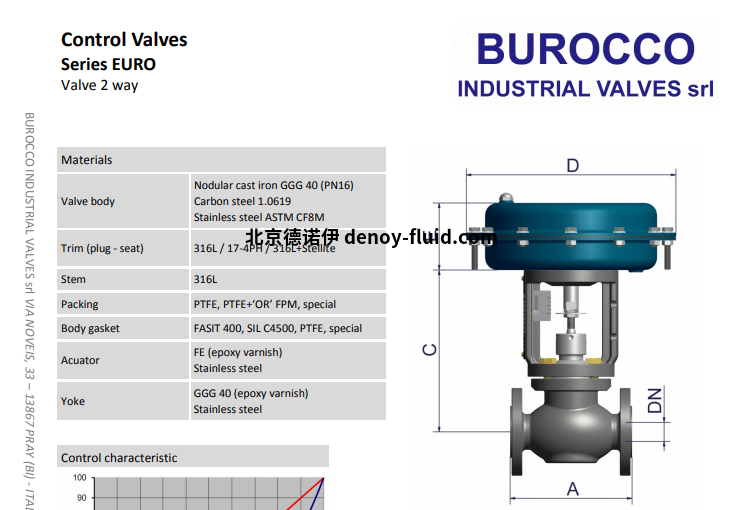

阀体材料：
-球墨铸铁 GS400-12(环氧清漆)PN16
阀座
-AISI316L不锈钢
连接方式
-法兰 PN16-凸面（RF）UNI2229
上阀盖
-符合AAISI420标准钢
阀塞
等百分比、线性。
AISI 316L 带PTFE-PTFE/GG插芯（软质密封）
AISI 316L带高性能聚合物插芯(HPP)
自调节填料箱
STD-“V”形环+PTFE +石墨环
LTS-纯PTFE “V”形环+ PTFE +加强石墨环
支架
-球墨铸铁 GS400-12(环氧清漆)
伺服控制器
-采用冲印印板（环氧清漆）正反向气动作用力（最大 2.5bar）
-规格：S.200、S.275、S.340、S.430
-标准弹簧范围：3-15psi、6-18psi、6-30psi
-电流设备：行程指示器
-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。
压差△P
请参阅表“技术规格”
密封等级
-符合UNI EN1349标准的规定
-软密封VI级
使用限制
-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度200℃；
蒸汽最高压力12bar，室温时谁的最高压力16bar
填料箱规格
控制阀填料函类型的选择取决于流体的特性，其压力和温度。 对EURO系列的阀门，我们有两种填料箱。
标准填料箱（STD）。
由PTFE填料中的“ V”形环，石墨环和带密封件的上导板组成。 可使用至180°C，并结合软密封塞。
高温（HTS）填料箱。
由PTFE填料中的“ V”形环和增强石墨填料中的环组成。
可使用至200°C，并与软密封塞或高性能聚合物结合使用。
